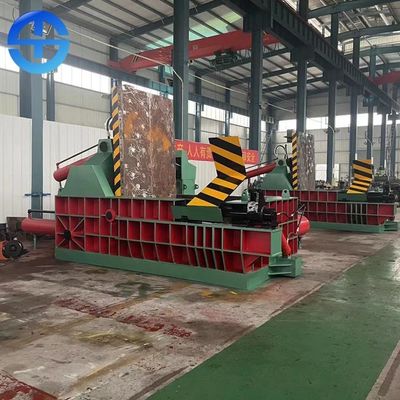

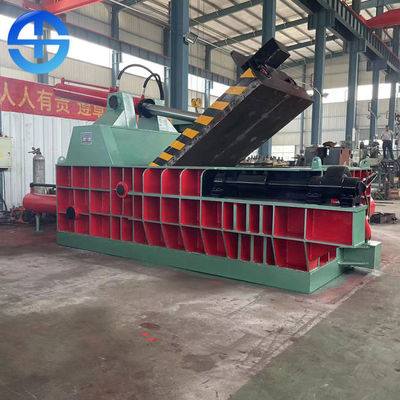

8-10 Tonne/Tag Altmetall-Ballenpreßmaschine der Ballen-Größen-500*500mm
Einleitung der Metallballenpreßmaschine
Altmetallballenpresse kann alle Arten Metallabfälle (Schrott, rasierend, Schrottstahl, Aluminium ausrangieren, Kupfer, Schrottedelstahl, Altauto, etc. ausrangieren), in qualifizierte Gebühren von würfelförmigem, von achteckigem verdrängen, Zylinder und andere Formen, das den Transport und die Schmelzkosten nicht nur verringern kann, aber die Aufladungsgeschwindigkeit auch verbessern. Diese Reihe Ballenpressen werden hauptsächlich im Stahlwerk benutzt und bereiten Industrie, Nichteisenmetall und Eisenmetalleinschmelzenindustrie auf.
| Sr. Nein. | Art Name | Modell oder Daten | |||
| Hauptzylinder | Seitenzylinder | Abdeckungszylinder | Zylinder des Ballens-heraus | ||
| 1 | Nenndruck | 2500KN | 2*1300KN | 800KN | 306KN |
| 2 | Innerer Durchmesser des Zylinders | Φ340mm | 2*φ250mm | Φ200mm | Φ125mm |
| 3 | Kolbendurchmesser | Φ220mm | φ160mm | Φ140mm | Φ70mm |
| 4 | Anschlag | 800mm | 1650mm | 1510mm | 295mm |
| 5 | System Max.pressure | 25Mpa | 25Mpa | 25Mpa | 25Mpa |
| 6 | Ballendichte | ≥1.8 t/m3 (helles u. dünnes Material) | |||
| 7 | Leistungsstärke | 2*22KW-6 (380V/50HZ) | |||
| 8 | Öl-Pumpe | 2*HY160 | |||
| 9 | Einzelne Zykluszeit | 110 Sekunden (Nulllast) | |||
| 10 | Materielle Kastengröße | 2000*1400*900mm | |||
| 11 | Ballengröße | 500*500* (400-1000) Millimeter | |||
| 12 | Ballengewicht | 600-1000kg (Schrottkupfer) | |||
| 12 | Ballen-heraus | Seiten--heraus Ballen | |||
| 13 | Betriebsart | Handbuch (mit Operationstisch) | |||
| 14 | Produktivität | 8-10ton/Tag (Schrottkupfer) | |||
| 15 | Maschinengröße | Körper: 5400*3800*2500mm Ölkasten: 1600*1300*1600mm | |||
| 16 | Andere | Es gibt Blätter auf beiden Seiten auf beiden Seiten der Türabdeckung und vom materiellen Kasten | |||
Eigenschaft der Metallballenpreßmaschine
1. Alle Modelle werden durch hydrostatischen Druck gefahren und können manuell laufen gelassen werden oder durch PLC automatisch gesteuert werden.
2. Die Methoden des Ballens-heraus umfassen das Drehen, die drückende Seite, vorwärts drücken und manuelles Sammeln.
3. Eine Vielzahl von Modellen ist verfügbar: unterschiedlicher Druck, materielle Kastengröße, Ballengröße und Form.
4. Wo es keine Stromversorgung gibt, kann Dieselmotor als Energie benutzt werden.
Anmerkung: die Größe des materiellen Kastens und des Ballens kann entsprechend dem tatsächlichen Bedarf von Kunden besonders angefertigt werden.
Struktur der Metallballenpreßmaschine
1. Hauptmaschine wird aus Rahmen, Türabdeckung und Abdeckungszylinder, Hauptzylinder und Hauptdruckhöhe, Seitenzylinder und Stoßdruckkopf, Drehenzylinder und Ballendrehmaschine etc. des Ballens verfasst.
1) Feld wird aus Basis, Recht verfasst und linke Wandplatten, Abdeckung, Hauptzylinderklammer, Seite Zylinder, denrahmen etc. Behälter zusammendrückte, wird aus Basis, Recht verfasst und linke Wandplatten, Türabdeckung, Hauptdruckhöhe, Stoßdruckkopf und Gremiumsumsatz etc., je Teil (ausgenommen Gremiumsumsatz) ist mit beständigem zeichnendem Brett der Abnutzung durch die Karburierung und das Löschen installiert.
2) Türabdeckung und Abdeckungszylinder. Türabdeckung sollte das Scharnier sein, das mit Pinolen auf den rechten und linken Wandplatten verbunden wird, sollte Abdeckungszylinder das Scharnier auch sein, das mit Strahlnunterstützung durch Stift verbunden wird, sollte Pantoffel der Türabdeckung (sich verjüngendes Ende sollte an der Vorderseite installiert sein), mit Kolbenstangekopf des Abdeckungszylinders, unter Bewegung des Abdeckungszylinders angeschlossen werden, nah und offen von der Türabdeckung werden beendet, diesmal, es in Kraft tritt der festen Blockierung und der losen Blockierung.
3) Hauptzylinder und Hauptdruckhöhe. Hauptzylinder sollte am unteren Seitenteil Abdeckungszylinderunterstützung installiert sein, sollte Hauptdruckhöhe mit Kolbenstange des Hauptzylinders mit Schraube, unter dem Fortschritt angeschlossen werden und Rückzugeffekt der Hauptzylinder-, Impactions- und Rückkehraktion des Ballenblockes sind fertig.
4) Seitenzylinder und Stoßdruckkopf. Seitenzylinder sollte am unteren Seitenteil Abdeckungszylinderunterstützung installiert sein, sollte Stoßdruckkopf mit Kolbenstange des Seitenzylinders mit Schraube, unter dem Fortschritt angeschlossen werden und Rückzugeffekt des Seitenzylinders, der Vorkompression und der Rückkehraktion des Ballenblockes sind fertig.
5) Drehendrehenmechanismus des zylinders des Ballens und des Ballens. Sollte Drehendrehenmechanismus des zylinders des Ballens und des Ballens gegenüber dem Hauptzylinder herein installiert sein, werden Umsatz und zurückgestellte Aktion des Ballenblockes durch Fortschritt und Rückzug des Drehenzylinders des Ballens beendet.
6) Aller Hauptzylinder, Seitenzylinder, Abdeckungszylinder und Drehenzylinder des Ballens sind vom doppelten verantwortlichen Zylinder der Einkolbenstange, gibt es einen Kolben innerhalb des Zylinders, der mit Dichtungskomponente installiert ist, es macht die Ölkammern der Zylinderkörperform Vorder- und Rückseite. Wenn Hochdruck, werden Öltaten auf vorderer Kammer (hintere Kammer), Kolben und gemachte Vorbewegung gedrückt (Rückkehrbewegung). Zylinderhafen ist mit einer Führungsbuchse entworfen, die für die Unterstützung von Führern und Versiegeln der Kolbenstange benutzt wird.
2. Hydrauliksystem wird aus Motor-Pumpe Station, Ventilstation, Öltank und Rohrleitung etc. verfasst.
3. Stromsystem wird hauptsächlich aus Motorstartstromkreis etc. verfasst.
